01.01.2012

Achszaehler

Inspiriert von der Achszähler - Beschreibung von Michael Weinert (LINK) habe ich mich daran versucht, das nachzubauen. Leider bin ich daran gescheitert. Möglicherweise sind die von mir verwendeten IR-Bauteile weniger sensitiv, als die von Michael.

Daher habe ich beschlossen, das Design ein wenig abzuändern, und dies anhand eines Prototypen zu versuchen.

Aufbau

Ich verwende IR-Bauteile, die die Linse seitlich haben. (Side-Looker). Ich hatte vor einiger Zeit schon einmal Versuche damit unternommen. Damals habe ich jeweils auf der Schienenaußenseite einen Side-Looker angebracht. Leider hat dies damals aus mechanischen Gründen nicht funktioniert.

Das erste Design von Michael sah vor, dass die Schiene knapp unter der Oberkannte angebohrt wird, und dort dann eine Lichtleiter-Faser eingebracht wird. Da ich die Werkzeuge zum exakten Boren nicht hatte, konnte ich das nie nachbauen.

Die verschiedenen Versuche von Michael Weinert, Bodo Mertins und mir selbst haben mich aber nun auf eine andere Idee gebracht. Ich habe die verschiedenen Konzepte verbunden, und mir die "Vorteile" heraus genommen.

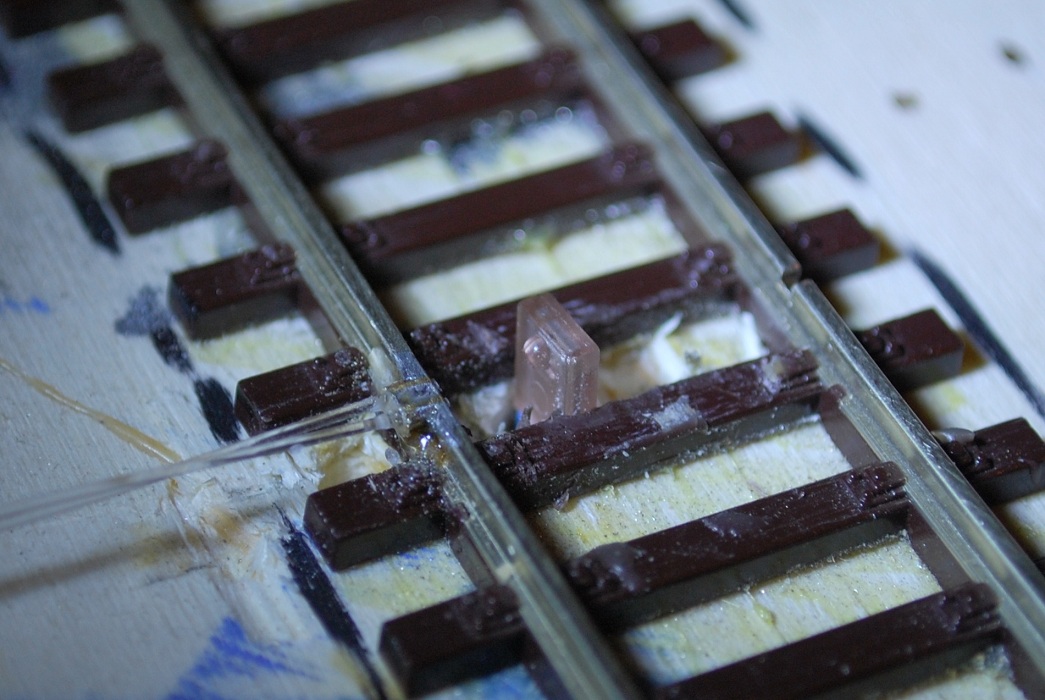

Die Idee mit den beiden verlöteten Rohren finde ich gut, um in der Schiene die Lichtleiter zu positionieren. Ich habe also ein kurzes Stück "Zwillingsrohr" in die Schiene eingebaut, und dort fest verlötet. Danach habe ich die Oberseite flach geschliffen, um das Rattern der Räder zu minimieren. Dort habe ich dann die Lichtleiter eingeführt.

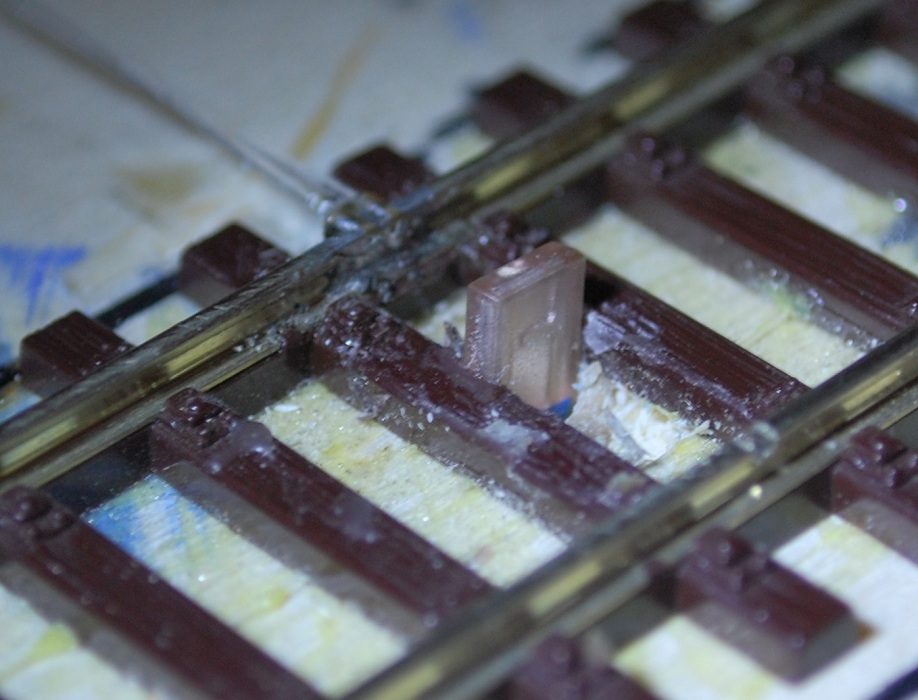

Da ich die Anzahl der Lichtübergänge minimieren möchte, und die Bauform der Side-Looker dies anbietet (15° Öffnungswinkel an der Linse), habe ich versucht, eine IR-LED direkt in das Gleis zu positionieren. Dabei ist die Achse der Linse genau in der Mitte der beiden Lichtleiter. So leuchtet diese eine LED in beide Lichtleiter auf der Gleisaußenseite hinein. Optisch nimmt diese eine LED zwischen den Schwellen auch nicht mehr Platz ein, als das nach unten gebogene Zwillingsrohr. Vor allem nach dem Schotten steht hier nur wenig nach oben.

Vorteil hier ist außerdem, dass für beide Fasern gemeinsam nur eine LED benötigt wird. Die Abschirmung der Empfänger unter dem Gelände ist außerdem nicht mehr so wichtig, da kein direktes Fremdlicht kommt. Zwischen Emfänger und Sender ist ja das Gelände.




Im fertig eingebauten Zustand würde ich die Rück- und Oberseite der LED noch grau (Schotter) oder grün (Achszähler) anmalen. Solange die Linse nicht angemalt wird, ist dies kein Problem. (Schon versucht). Hier im Prototyp ist über der Linse noch ein wenig Kunststoff. Daher sitzt die Linse tiefer als die gegenüber liegenden Lichtleiter. Durch dei 15° Öffnunfswinkel wäre dies zwar kein Problem, im Modul würde ich hier aber die IR-LED oben ein wenig abschleifen, damit die Linse weiter nach oben kommt. Jedenfalls sollte man das Bauteil mit Stabilit oder ähnlichem gut fixieren, falls mal einer unachtsam mit dem Rubber abrutscht, damit er das Bauteil nicht in der Position verändert.




Was mir noch Sorgen bereitet hat ist die Anbindung der Faser an den Empfänger. Ich wollte mir die Arbeit mit dem Kunsstoff ersparen. Ich habe es erst versucht, indem ich ein Messing-Rohr in der richtigen Höhe vor die Linse des Empfängers platzier habe, und dort die von Michael beschriebenen "Stecker" eingeführt habe. Anscheinend hatte ich aber die Linse des Empfängers nicht genau Mittig im Rohr, so hatte ich da Probleme.

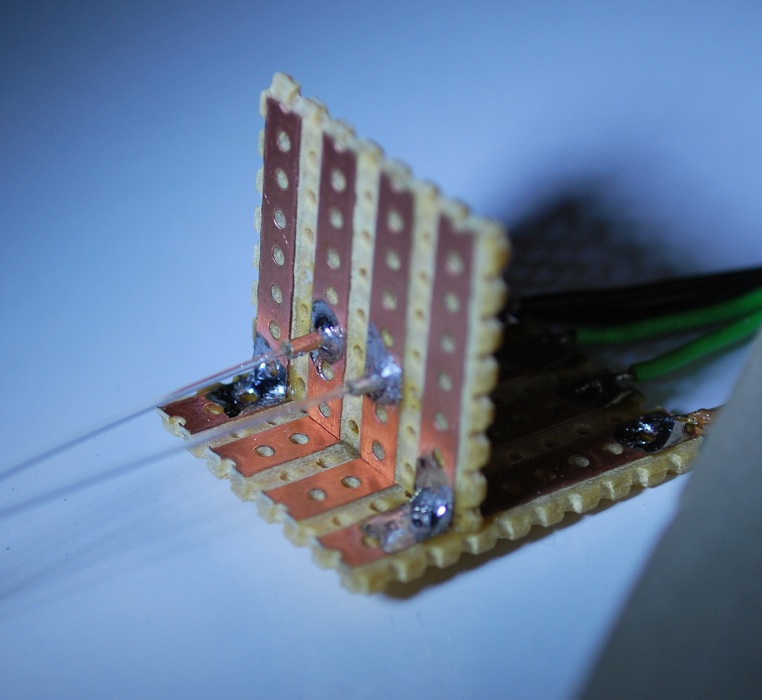

Ich hatte nun also einen anderen Versucht unternommen. Dazu habe ich das 1mm Rohr über eine Lochrasterplatine angelötet, so dass das Loch des Rohrs zentriert in ein Loch in der Platine eingerichtet wurde. Auf der Hinterseite der Platine habe ich den Epfänger so positioniert, dass die Linse in das Loch schaute. Nett dabei war, dass die Linse ungefähr die Größe des Lochs in der Platine hatte, und sich der Empfänger so selbst zentrierte. Es reichte hier nun, die Licht-Faser in das Loch zu führen, und damit auf den Empfänger auszurichten.

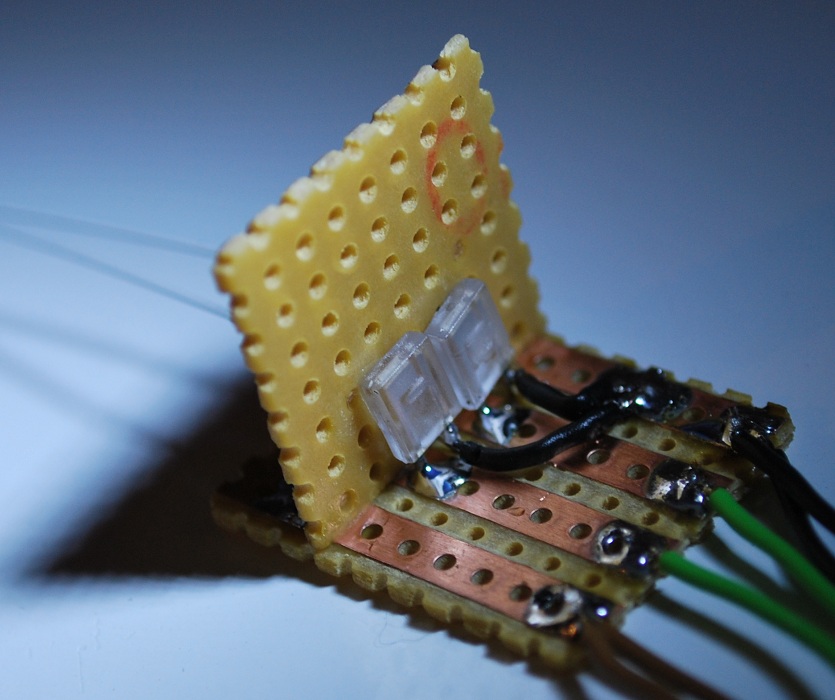

Hier die Rückseite mit den beiden Empfängern.




Bauteile

1 Lochrasterplatine mit Kupfer-Streifen.

1 Vorwiderstand

1 Sendediode: Conrad Best.-Nr.: 153692-62, 0,79 EUR

2 IR-Transistoren: Conrad Best.-Nr.: 153470-62 a 0,89 EUR

Messingrohr 1mm: Conrad Best.-Nr.: 297100-62, 50cm a 1,99 EUR

1 Auswertelogik
